Guide de montage
La méthode pas à pas pour installer votre échelle à crinoline conforme NF E85-016 et Code du travail R.4323-67 — le guide complet PDF accompagne chaque étape.
Chaque échelle Dengtai est livrée pré-assemblée en sections, avec les plans de fixation, les dessins de montage et la notice. Le montage est réalisé par votre équipe à l'aide de la notice et des plans fournis ; pour la pose, faites appel à l'installateur de votre choix.
Type d'ancrage selon le support, implantation et distances fournis avec la commande.
Guide PDF + schéma de fixation, aux normes, inclus avec chaque commande.
Notre bureau d'études répond avant et après l'expédition, par e-mail ou WhatsApp.
Contrôlez la structure porteuse : mur béton, brique, charpente métallique ou bardage. Vérifiez l'épaisseur, la matière et la capacité d'ancrage. Notre bureau d'études valide la faisabilité avec vous avant fabrication — envoyez vos cotes pour la revue de dessin gratuite.

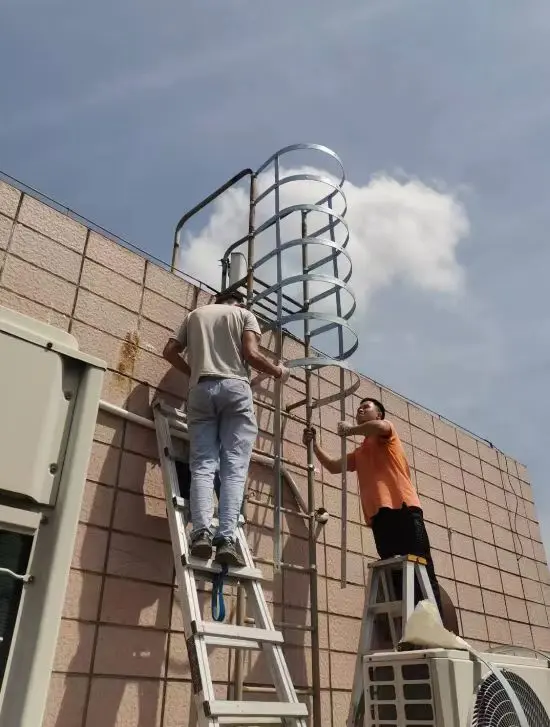

Implantez l'échelle à l'emplacement prévu, marquez les points de fixation et préparez les ancrages selon le plan de fixation fourni. Choisissez les chevilles chimiques ou mécaniques adaptées au support et respectez la profondeur d'ancrage prescrite. Vérifiez aussi la zone de travail : balisage au sol, matériel antichute pour les monteurs et arrêt des travaux en hauteur à proximité.
Fixez les consoles au support en respectant les espacements indiqués sur le plan de fixation fourni avec la commande. Vérifiez l'aplomb au niveau et le couple de serrage de chaque console avant de monter les montants — un espacement non conforme fragilise la liaison échelle-mur.
Boulonnez les sections de montants sans soudure sur chantier, puis montez la crinoline : arceaux tous les 1 500 mm max, premier arceau à 2,2-3 m du sol, diamètre 650-800 mm. Suivez le schéma de fixation pour la géométrie exacte.
Vérifiez l'aplomb, le serrage de tous les boulons et la conformité de la sortie (garde-corps ou portillon). Conservez la déclaration de conformité (DoC) et le certificat matière (MTC) dans le dossier de l'installation, et planifiez le contrôle réglementaire annuel. Consignez la date de pose et les couples de serrage dans le registre de sécurité : ce registre fait foi en cas de contrôle.
Règlementation
Le point le plus important de l'installation : la protection contre les chutes est une obligation, pas une option. Les textes de référence vous aident à justifier votre configuration.
Protection obligatoire dès 3 m de hauteur de chute (seuil NF E85-016), exigée par le Code du travail (R.4323-67) : toute échelle fixe doit être équipée d'une protection contre les chutes, crinoline ou rail antichute.
NF E85-016 : une volée continue ne doit pas dépasser 8 m sans palier de repos. Le guide PDF détaille la position exacte des paliers.
La réglementation recommande un contrôle de l'accès en hauteur au moins une fois par an : serrage, aplomb, ancrages et état de la crinoline.
NF EN 1090 pour l'exécution des structures en acier, EN ISO 14122-4 pour les accès fixes en hauteur des machines.
Erreurs à éviter
Trois erreurs fréquentes d'installation qui rendent une échelle non conforme — et comment les éviter grâce au guide et au schéma de fixation.
Des chevilles inadaptées ou un support non vérifié peuvent provoquer l'arrachement de l'échelle. Vérifiez toujours la nature du support et le couple de serrage des ancrages.
Évitez-le : utilisez les chevilles du plan de fixation et testez un point d'ancrage avant le montage complet.
Des consoles trop espacées fragilisent la liaison échelle-mur et font chuter l'installation à la vérification. Respectez les espacements du plan de fixation et l'aplomb.
Évitez-le : reportez les distances du schéma de fixation directement sur le support avant perçage.
Une sortie sans garde-corps ni portillon est un point de chute, notamment en toiture. La protection de sortie se prévoit dès la conception, pas après.
Évitez-le : prévoyez une sortie latérale ou trappe avec garde-corps et portillon conforme.
Guide PDF gratuit
Recevez le guide de montage professionnel complet par e-mail : étapes détaillées, ancrages, espacements réglementaires et schéma de fixation. Demandez-le avec votre devis gratuit sous 24 h — sans engagement, sans frais.
Les 5 étapes détaillées avec cotes et points de contrôle, aux normes NF E85-016 / EN ISO 14122-4.
Incluse avec chaque commande, avec les dessins de montage des sections boulonnées.
Ancrages, chevilles et espacements selon le support — reportez-le directement sur le chantier.
Notice et schéma inclus avec chaque commande.
Poursuivre votre projet
Après le montage, choisissez la bonne échelle, vérifiez les normes et demandez votre devis gratuit sous 24 h.
Questions fréquentes
Normes, montage, outils et contrôle — les réponses aux questions les plus posées avant d'installer une échelle à crinoline.
Non : c'est une protection antichute qui est obligatoire dès 3 m de hauteur de chute (seuil NF E85-016), exigée par le Code du travail (R.4323-67) ; la crinoline en est la configuration standard, avec le rail antichute EN 353-1 comme alternative. Notre bureau d'études vous conseille la configuration adaptée à votre accès.
Oui. Les échelles Dengtai sont livrées en sections boulonnées, sans soudure sur chantier, avec les plans de fixation et les dessins de montage. La notice de montage et le schéma de fixation sont inclus avec chaque commande. Pour la pose, faites appel à l'installateur de votre choix.
Le montage nécessite un niveau, une clé, un perçage adapté au support (béton, brique, charpente métallique) et les chevilles chimiques ou mécaniques correspondantes. Le schéma de fixation indique le type d'ancrage selon le support. Un support technique est disponible avant et après l'expédition.
Oui, chaque commande inclut la notice de montage, le schéma de fixation, les dessins de montage et le dossier de conformité complet : déclaration de conformité (DoC), certificat matière MTC 3.1 (EN 10204) et calculs structurels signés. Conservez ce dossier avec le registre de sécurité pour le contrôle périodique. Conservez ce dossier avec le registre de sécurité pour le contrôle périodique.
Oui, la réglementation recommande un contrôle réglementaire de l'accès en hauteur au moins une fois par an : vérification du serrage, de l'aplomb, des ancrages et de l'état de la crinoline. Le contrôle peut être confié à un organisme ou à un installateur qualifié.
Oui : barreaux, équerres, portillons et paliers de repos sont disponibles en pièces détachées. Les sections boulonnées permettent de remplacer un élément sans démonter toute l'échelle ni souder sur chantier. Envoyez la référence de votre commande et la photo de la pièce via le devis 24 h pour un chiffrage rapide.
Production sur mesure 15 à 25 jours ouvrés après validation du plan ; kits en stock expédiés en 24 à 72 h. Nous répondons à chaque demande sous 24 h ouvrées, examen de plan inclus, en EXW, FOB ou CIF. Le guide PDF et le schéma de fixation vous sont envoyés dès la validation.
Présentez le dossier livré avec la commande : DoC, MTC 3.1 (EN 10204), rapport de galvanisation HDG (ISO 1461) et calculs structurels signés, inclus et gratuits. Ajoutez le PV de votre vérification annuelle du serrage, de l'aplomb et des ancrages. Ces pièces couvrent NF E85-016, EN ISO 14122-4 et NF EN 1090 — demandez le dossier type via le devis 24 h.
Devis en 24 h
Fourniture de l'échelle, plans de fixation et notice de montage inclus. Notre bureau d'études vous revient avec spécification, documents et prix par écrit sous 24 h — sans engagement, sans frais. Pour la pose, faites appel à l'installateur de votre choix.
